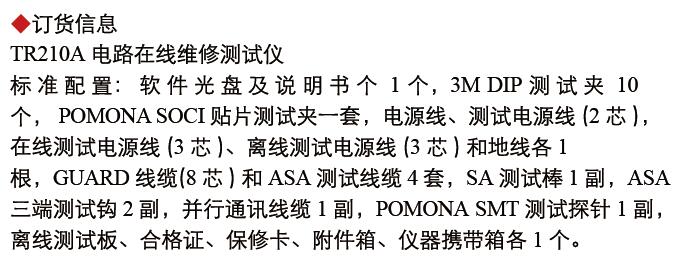

订货信息
-
资料库
-
相关产品

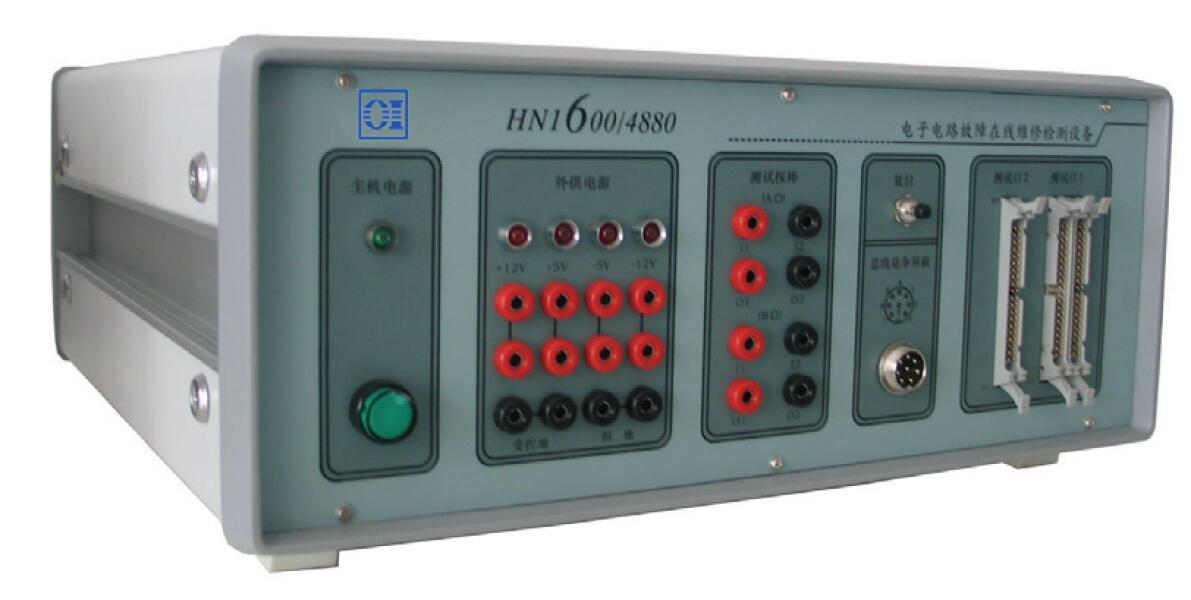

帮助您解除电路板维修中的烦恼，配合电脑使用，全部智能化。利用电脑弥补人工维修能力的不足，在维修人员缺乏图纸资料或不清楚电路板工作原理情况下，对各种类型电路板进行ASA 分析或ICT 测试，在线检测元器件好坏，迅速检测出电路板上有故障的元器件，实现器件级维修，是一款通用电子电路板故障检测仪器。
应用领域：广泛应用航空航天、电力电子、军事装备、通信、医疗、铁路、船舶、冶金、石化、纺织、印刷、IT 等行业对电路板维修和故障排查，用于解决电路板故障检测中遇到的各类问题，超越了传统维修检测设备。
——技术参数
• 测试通道：40 个数字测试通道，支持驱动+5V 阈值电平；8 个总线隔离专用数字通道，隔离挂在总线上其它三态器件，避免总线竞争干扰测试准确性；40 路模拟单属性测试通道
• 8 种脉冲发生器发生方式（N ≤ 64 可调）：① P1 正直流电平；② P2 负直流电平；③ P1+ 正脉冲，0 度开始，宽度N×1/64π；④ P1- 负脉冲，π 开始，宽度N×1/64π；⑤ P2+ 正脉冲，结束于π，宽度N×1/64π；⑥ P2- 负脉冲，结束于2π，宽度N×1/64π；⑦ P1+ 与P1- 组合；⑧ P2+ 与P2- 组合
• 脉冲发生器脉冲幅度±1V~±28V
• 电路板网络测试通/ 断阈值25Ω±5Ω
• 后驱动电流≥ 200mA
• 数字通道测试速度1~45Ktv/S(8 档可选)
• 模拟通道最大测试频率1KHz
• 在线提取数字器件管脚状态：11 种
• 连线提取一次操作器件数：5 个
• 数字器件测试时间<26mS
• 数字器件阈值电平TTL/CMOS 紧松调节、自定义调节
• 器件库：TTL54/74、CMOS40/45、8000、9000、驱动器、接口器件、RAM、EPROM、集成运放、模拟开关、电压比较器、光电耦合器、俄罗斯库、西门子库
• 电源加电延迟时间：0.5~7 秒，6 档可选
• 集成运放测试支持电源电压≤ ±28V
• 测试探棒：2 组8 个测试口
• 模拟信号扫描电压幅度±1V~±28V( 步距0.5V 可调)
• VI 分辨率8~128 点/ 周期
• 输出阻抗匹配0.1KΩ/1KΩ/10KΩ/100KΩ
• ASA 特征分析显示坐标：VI/VT/VR
• ASA(VI) 测试频率1Hz~16KHz(30 档)
