德国品牌罗德与施瓦茨产品选型指南(5)——频谱分析仪

  • 发布时间:2020-04-20 11:30:23

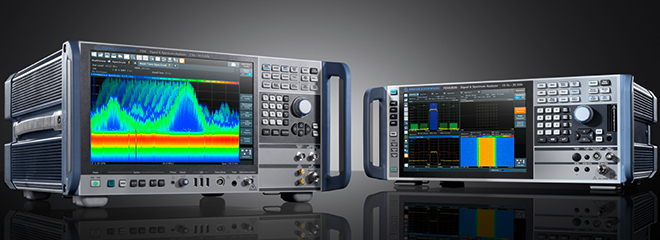

  德国品牌罗德与施瓦茨频谱分析仪系列产品广泛,包括价格合理、功能强大的1GHz频谱分析仪和功能全面的85GHz频谱分析仪。罗德与施瓦茨频谱分析仪均由内部射频专家设计,具有卓越的信号完整性、一流价值和出色的可靠性。

www.hyxyyq.com

基础问题:

  1、频率范围

  频谱分析仪的操作功率范围是多少?

  您需要分析几次谐波?

  选择具备足够频率范围的频谱分析仪,捕获客户信号中的频率。

  在符合此要求的仪器中,仅有FPC1000和FPC1500频谱分析仪支持5kHz的起始测量频率。

  2、动态范围

  您需要检测的最小信号电平是多少?

  您需要测量的载波杂散距离是多少?

  您需要在一次测量中测量的功率电平范围是多少?

  射频信号只有超过分析仪的固有噪声基底,才能变得可见。

  分析仪的固有杂散是叠加在基本信号上的最小明确可检测信号电平。选择具有高TO1/1dB压缩点的频谱分析仪,例如FSV或FPL。

  3、特性和功能

  您是否需要以下任一仪器功能:

  -信号解调(模拟、VSA、无线/移动标准)

  -增强型分析

  -便携式配置(电池,12V/24V直流电源)

  -跟踪源,噪声源控制

  FSL和FSV具有多种解调选件,FPC则属于基本仪器。

  4、相位噪声

  您是否需要测量非常接近载波的小信号电平?

  您是否需要测量信号源的相位噪声?

  在既定的偏置条件下,相位噪声应低于目标信号电平。分析仪的相位噪声应比被测设备低10dB。

延伸问题:

  1、测量不确定度

  您的应用能够允许多大的测量误差范围?

  高级仪器的测量不确定度较低。

  2、功耗

  装置能支持多大的功耗?

  您是否需要被动冷却/无噪声操作?

  通常仪器的功耗为40W至60W,但RS系列仪器可在16W条件下工作。

  3、远程操作功能

  您是否希望远程或无线控制仪器?

  部分仪器具备适用于Windows、IOS和Android平台的专用远程解决方案。

  4、便携

  您是否计划将仪器用作便携型解决方案?

  是否考虑电池供电方式?

  手持式,重量轻,电池供电,12V直流电源。

  借助下方表格清楚了解每个经济型产品系列的不同之处。

经济型频谱分析仪型号对比
型号系列频率范围可用跟踪源DANL(前置放大器=开启)三阶截止点(TOL)相位噪声(100kHz条件下)电平测量不确定度屏幕尺寸/分辨率
R&S®FPC1000
    等同HMS-X
 5kHz至1/2/3GHz-165dBm(典型值)+10dBm<-103dBc(1Hz,典型值)<0.5dB(典型值)10.1   "/WXGA
R&S®FPC1500  5kHz至1/2/3GHz-165dBm(典型值)+10dBm<-103dBc(1Hz,典型值)<0.5dB(典型值)10.1   "/WXGA
R&S®FSC9kHz至3/6GHz-165dBm(典型值)+15dBm<-110dBc(1Hz,典型值)+/-0.5dB至1dB(典型值)5.7   "/VGA
R&S®FPL1000  5kHz至3/6GHz-167dBm(典型值)+17dBm<-105dBc/Hz<0.5dB(典型值)10.1   "/WXGA
R&S®FSL9kHz至3/6/18GHz-162dBm(典型值)+18dBm<-105dBc(1Hz,典型值)<0.8dB6   "/VGA
R&S®FPS 10kHz至4/7/13.6/30/40GHz--165dBm(典型值)+16dBm<-115dBc/Hz0.4dB-
