PicoScope USB示波器选型指南
- 发布时间：2024-07-05 10:26:19
比克科技将传统台式示波器演变为可以装到口袋里的USB示波器，集合了多达6种仪器的功能：示波器、逻辑分析仪、频谱分析仪、任意波形发生器、函数发生器、串行总线分析仪；而且还具备一系列令人惊叹的世界领先和独一无二的指标和特点：USB3.0接口高速传输数据、4GS深存储深度、24位ADC分辨率、8位到16位可调ADC分辨率、8通道12位ADC分辨率、4路真实差分输入、自定义示波器功能等。

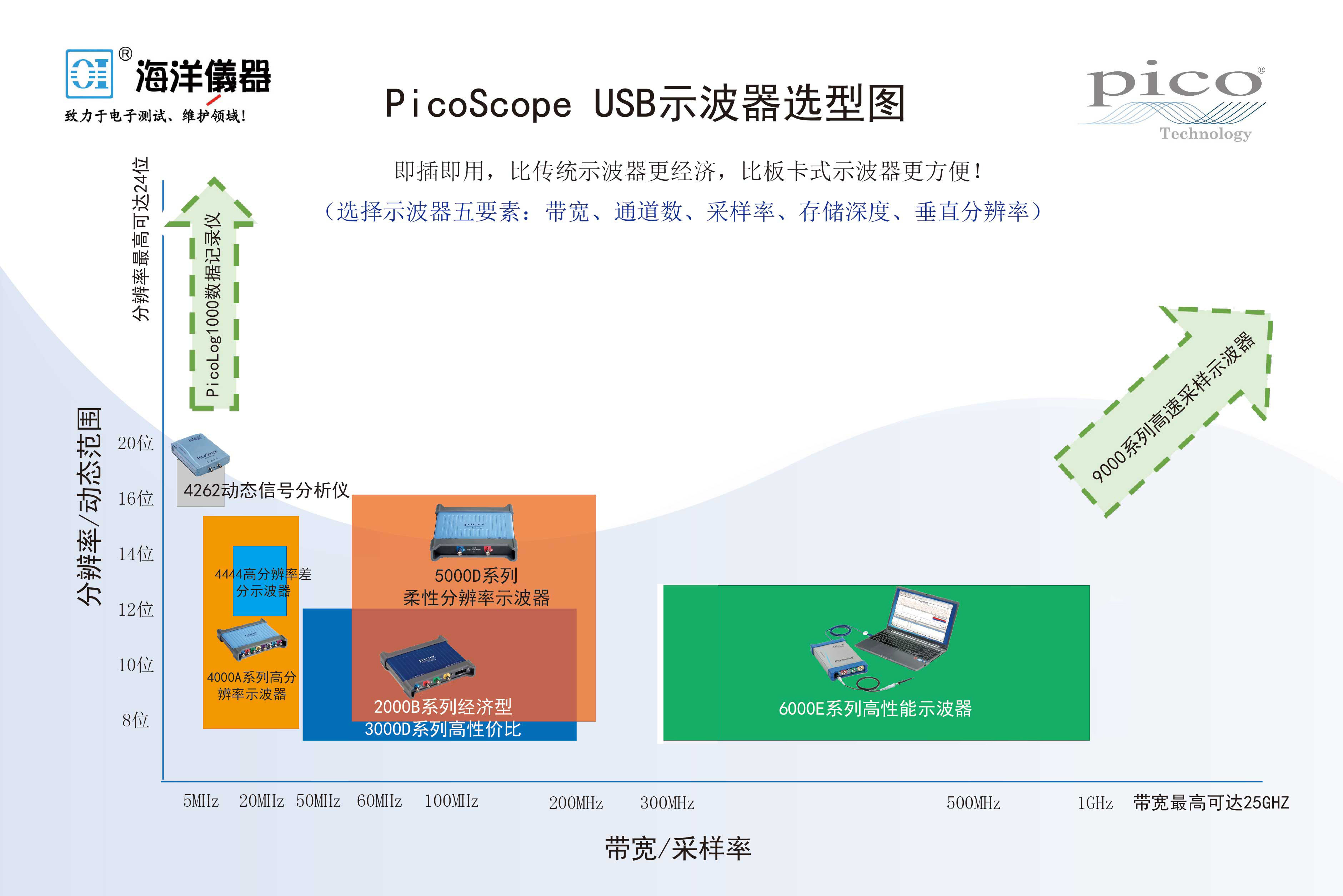

比克科技提供多种系列型号的USB示波器，为了方便工程师们快速找到合适的示波器，下表将从带宽、通道数、采样率、存储深度、垂直分辨率、MSO功能、SG与AWG七个要素对各个型号/系列产品简要罗列，并辅以USB示波器选型图，帮助您迅速选型。
（点击图片可查看大图）
| 型号/系列 | 带宽 | 通道 | 采样率 | 存储深度 | 垂直分辨率 | MSO功能 | 任意波函数与信号发生器 |
经济型 | 50至100MHz | 2或4 | 500MS/s 至1GS/s | 32MS至128MS | 8位 (12位) | 仅两通道型号可以装配MSO功能 | 标配1MHz |
高性价比 | 50至200MHz | 2或4 | 1GS/s | 64MS至512MS | 8位 (12位) | 选配MSO功能 | 标配1MHz |
高速 | 350至500 MHz | 4 | 5GS/s | 2GS | 8位~10位 (12位~14位) | 选配MSO功能 | 标配20MHz |
高分辨率 | 20MHz | 2、4 或 8 | 最高80MS/s | 256MS | 12位(16位) | 无 | 标配1MHz |
4262动态 信号分析仪 | 5MHz | 2 | 10MS/s | 16MS | 16位(20位) | 无 | 标配20KHz |
4444高分辨 率差分 | 20MHz | 4路真实差分 | 400MS/s | 256MS | 12或14位可调 （高达18位） | 无 | 无 |
柔性分辨率 | 60至200MHz | 2或4 | 1GS/s | 8MS至512MS | 8, 12, 14, 15 & 16 位 (高达20位) | 选配MSO功能 | 标配20MHz |
高性能 | 300M至3GHz | 4或8 | 5GS/s，10GS/s | 14GS至4GS | 8，10，12位可调 （高达16位） | 选配MSO功能 | 标配50MHz 可选过滤100MHz |
9300系列 高速采样 | 5GHz至30GHz | 2或4 | 等效：15TS/s | 32kS | 16位 | 无 | 仅标配信号发生器功能 |
9402系列 SXRTO采样 | 5GHz、16GHz | 2 | 实时500MS/s；等效5GHz为1TS/s，16GHz为2.5TS/s | 250kS | 12位 | 无 | 仅标配信号发生器功能 |
9404系列 SXRTO采样 | 5GHz、16GHz | 4 | 实时500MS/s；等效5GHz为1TS/s，16GHz为2.5TS/s | 250kS | 12位 | 无 | 仅标配信号发生器功能 |
版权声明：本资料属于北京海洋兴业科技股份有限公司所有，如需转载，请注明出处！
