使用MXO58示波器轻松进行电源时序分析

当今复杂的电路必须集成多个在不同电平下供电的组件。要确保这些组件的互操作性，电路需要精心设计，具备干净且稳定的电源分配网络来进行电源时序管理。在较低的电压水平下，容差以百分比表示，这可能会给精确测量带来挑战。

电路的通电或断电对于设备的正常行为至关重要，它有助于确保各部件和组件在预期的电压条件下正常工作。示波器非常适合检查电源轨序列中的时序行为。然而，典型的4通道示波器只能对复杂电路进行有限的分析。较小的轨电压和从1%到2%的更严格容差，往往会使仪器因仪器噪声和探测噪声而难以提供准确测量。快速切换的负载和高频噪声耦合会引起问题，尤其是电磁干扰（EMI）问题。

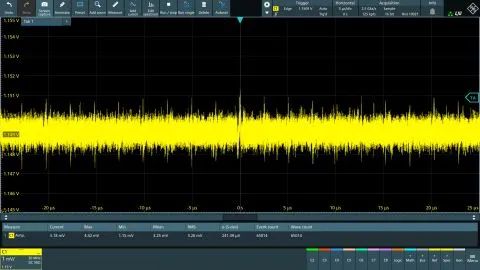

具有高灵敏度和较大偏移量的MXO前端性能

海洋仪器的解决方案

MXO58系列示波器简化了电源时序分析，能够轻松探测不同的电源轨。其8个模拟通道和16个逻辑通道意味着该示波器可以满足多种采集需求，从而全面洞察多个电源轨的情况。凭借业界最深的每通道5亿点标准存储器，该示波器能够捕获毫秒级的电源启/停序列，同时保持用于信号细节的采样分辨率。

电源时序测量注意事项

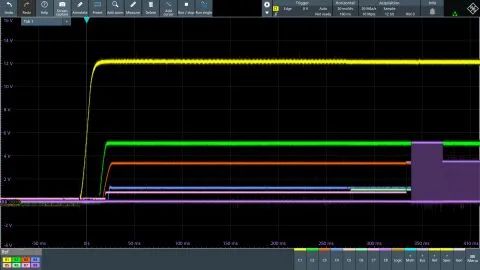

电源轨之间的时序延迟是必要的，以确保在激活不同的电路部件之前，稳定的电源已经可用。

电路功能依赖于精确的电压水平和特定的时序。作为电路的基本测试，电源时序在探测和比较多个电源轨时可能是一个繁琐的过程。虽然这里可以使用逻辑通道，但其细节有限，仅根据阈值指示1或0。增加模拟通道的数量更有利于捕获转换细节。

较长的记录长度非常重要，尤其是在观察几百毫秒甚至几秒（对于大功率电路）时。较长的记录长度对于确保足够的放电时间和全面评估电源时序动态至关重要。在电源分配网络中，较低的直流电源轨是从较高的电源派生出来的，并需要在调节到较小的电源轨之前稳定一段时间。

总结：

电源时序和电源轨分析是确保电路正常工作的基本测量手段。MXO58系列示波器拥有八个通道，非常适合进行多电源轨分析。其每通道标配5亿点的存储量能够保持高采样分辨率，而12位模数转换器（ADC）则提供了最高可用精度，确保测量的准确性。滤波和框形平均功能使高清（HD）模式能够提供高达18位的精度。此外，MXO58系列还具有500微伏/格的高输入灵敏度和±5伏的偏移范围，便于在电源轨测量中轻松设置无源探头。通道输入还可以应用选择性滤波器或使用HD模式滤波来生成所需的测量带宽。
