模拟示波器时代的终结?

  • 发布时间:2015-09-09 17:14:00

       模拟示波器自从泰克在60年前发明以来,已得到广泛应用,但是,如今随着数字技术的发展和显示器技术的更新,模拟示波器已陆续退出历史舞台,很多示波器品牌已在十年前就已退出模拟示波器,例如示波器鼻祖泰克(Tektronix)在推出金典模拟示波器Tek2465B(高达500M带宽)后,就已不再进行模拟示波器研发,并且在上世纪末提出了示波器数字化革命,数字示波器已替代模拟示波器,模拟示波器的年代现在已彻底落幕。本文北京海洋兴业科技有限公司摘自德国惠美的一篇文章(An era is coming to an end),让我们好好看看模拟示波器时代的终结。
       德国惠美最近宣布:我们将停止我们最后的模拟示波器生产。走到这一步,大多数人可能都不会感到惊讶:近几年的市场,已经几乎完全转向数字示波器技术。多年来,现在,德国惠美已经完全专注于数字实时示波器(DSOs)和混合信号示波器(MSOs)(HMO1024和HMO3524甚至得奖)。你一定感到惊讶的是我们决定的原因:我们最后的模拟示波器已广泛普及。所以德国的“Elektronik”杂志针对以下5W问题对德国惠美进行了专访。

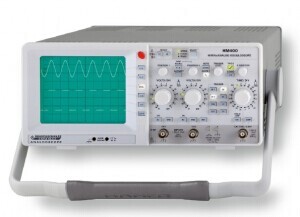

HM400模拟示波器
1W:为什么要停止生产如此受欢迎的产品呢?
       一段时间以来,阴极射线管(CRT)的供应对我们而言已越来越有问题。正如传统的电视机,CRT是模拟示波器的关键部件。大多数CRT管制造商已经退出此业务。在寻找供应商方面的困难只不过是德国惠美面临的一个挑战,同时,针对市面上存在下来的阴极射线管,我们还面临着非常独特的附加费用。从长远来看,这些费用会与我们的座右铭“在测试和测量领域创造价值”相矛盾。在这一点上,我们不打算把成本增加给客户,因此德国惠美停产模拟示波器。
2W:为什么模拟示波器还如此受欢迎呢?
       我们自己都有点惊讶:模拟示波器仍然存在较高的需求,特别困惑的是,在我们头脑里,自然想到的是世界主要在围绕数字产品----高度重视在混合信号示波器上。但是,我们发现,许多客户认为模拟设备更容易、更快捷使用。
       让我们再来看看XY功能。比如:这自然也包括在德国惠美HM400模拟示波器,如果你想检查发生器的频率响应,不需要了解消隐间隔或采样率。然而,当数字示波器使用不足或不适当调整时,这些因素能快速扭曲结果。下图描述的信号,是一个从1kHz到1MHz扫频信号,由HMF2550任意波形发生器产生。


HM400:发生器的频率响应
       模拟示波器可马上显示该图像,甚至扫描时间对结果没有太多的影响。在这种情况下,模拟示波器的工作确实非常简单和容易。但是,如果你想存储或打印模拟示波器所测试的图像作为测试证据–或者希望使图像材料成为科技期刊,这些模拟示波器就难做到了!
3W:在哪些领域模拟示波器受欢迎?
       除了较小的电子实验室,教育部门是一个领域。这样做的原因是:在学校,如果老师想教些一般概念,“自动设置AutoSet”和“快速浏览QuickView”这些关键词在学生中很受欢迎。但是,学生们对这些关键词受欢迎的原因仅仅学生们完成实验练习更快,并不是因为他们会理解示波器如何工作更快速。
另一个领域,在维护部门,现在你还是可以找到许多模拟示波器,原因是模拟示波器的简便性。一个例子是借助示波器想要快速找到错误来源的服务人员,从他们的训练期开始,许多服务技术人员都一直相信模拟示波器是他们完成任务的最佳装置。
4W:哪些是模拟技术能实现,而数字技术不能实现的?
       当观察一个未知信号时,通过使用一个非常简单的模拟装置,你可以很快获得一个信号出现的第一图像。让我们看看,例如:一个具有50MHz载波频率的调幅信号(AM),其调制为一个40Hz的矩形信号。为了回答你的问题,这个例子本身表明我们会得到更多的创意。
       使用HM400模拟示波器,只需要少数的几个设置,你就会看到你正在处理的信号型式。然而,由于缺少存储能力,它是不可能执行信号的详细分析。此外,在这种情况下,创建一个图像可能会出现问题。一个模拟装置将很快只为这些用户工作:他们只想找到一个未知信号的具体表现,而不进行额外的信号分析。

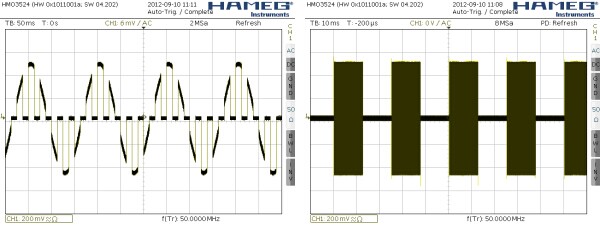

       在信号可以以不同的方式解释方面,数字示波器可能会有问题。下面的截图都具有相同的输入信号,其中一个激活而另一个没有激活峰值检测:


       这可能很容易误导那些没有经验的用户,尤其是在处理一个未知的信号时。模拟示波器保证用户,特别是那些没有什么经验的人员,快速和容易实现他们的目标。
5W:不管你同意与否,数字示波器以较低的价格和它们的特殊点,都早已取代了模拟示波器?
       当然,以上是德国惠美只提供数字示波器,不通过模拟示波器的主要原因。此外,现在德国惠美所有的数字示波器随时都配备随时混合信号MSO选项,因为我们知道,今天的大多数测量应用是用于数字系统。说到这,我们也不要忘了那些消费者,他们还在购买唱片机,所以德国惠美提供的数字示波器,尽量在提升示波器的开机速度和测量速度。总之,如果客户是还在需求特定的产品,并且我们能够盈利制造这些,我们致力于与之相应的客户服务。

版权声明:本资料属于北京海洋兴业科技有限公司所有,如需转载,请注明出处!
