EMS新对策：迷你型脉冲群发生器?

传统根据GB/T-17626.4（EN1000-4-4）标准进行快速瞬变脉冲群抗扰度一致性试验时，往往用昂贵的滤波和屏蔽材料来消除电磁不兼容的问题。现在，此问题迎刃而解，应用一款新型低成本的场源，来找到电磁薄弱点，不需要特殊的探头来进行电磁不兼容测试。在整个设备里，这样的电磁薄弱点只是存在于某个单一导路上。此时，如果仅因为单个路径，采用昂贵的滤波和屏蔽材料来消除电磁不兼容的问题，往往得不偿失。

为什么需要对整个设备装备昂贵的屏蔽和滤波测量呢？ 如果产品的抗干扰测试通不过，传统的EMS对策是采取屏蔽和滤波，我们利用迷你突发脉冲发生器，能精确定位电路上的电磁薄弱点，从而采取最经济有效的手段来排除，能节省大量的开发和生产成本。

现北京海洋兴业科技股份有限公司（简称海洋仪器）推出系列迷你电场脉冲发生器和磁场发生器，轻松解决在研发阶段的EMS问题，这些迷你型脉冲群发生器像笔一样，随身携带。使用它，工程师可以把EMS测试电磁场发生器放到口袋里。

迷你型脉冲群发生器产生强度很强的突发脉冲群（EFT）和静电放电（ESD）等效脉冲场，可广泛应用于电子单元，精确定位电路在突发干扰上的薄弱点；适合在研发阶段进行抗扰度测试，在布局和装配期间通过纠正措施，提前减少屏蔽和滤波的复杂结构。

其应用领域如下：1、在产品开发期间进行产品抗干扰性能调试；2、精确定位抗干扰测试中的电磁薄弱点；3、定位敏感的信号线；4、合理配置接地系统和辅助电源系统；5、在PCB板上解决问题， 减少对屏蔽和滤波的依赖性；6、合理设计连接器、排线或带状电缆、串行连接；7、布局信号传导路径；8、组件、输入、输出、VCC的可靠性测试。

迷你型脉冲群发生器功能原理：在迷你发生器的顶端，能发出强度很强， 而且很陡的脉冲信号，形成电快速瞬变试验或者静电放电试验测试忠分布到被测设备的电磁场。 用小面积由电磁场，发射到被测设备各个空间的位置上，应该能够找到导致测试通不过的薄弱点。由于 迷你突发脉冲发生器能分别产生磁场脉冲和电场冲，因而易于区分电磁薄弱点类型。

新对策目标：一般情况下，电磁薄弱点会限制在被测设备的一些小区域上。使用迷你型突发信号发生器的目的在于定位这些薄弱点的区域：可能是元器件、也可能是布线或者电缆。利用这种方法，可以大大减少对屏蔽和滤波等手段的依赖性， 从而降低研发和生产成本。有多款产品可供选择：

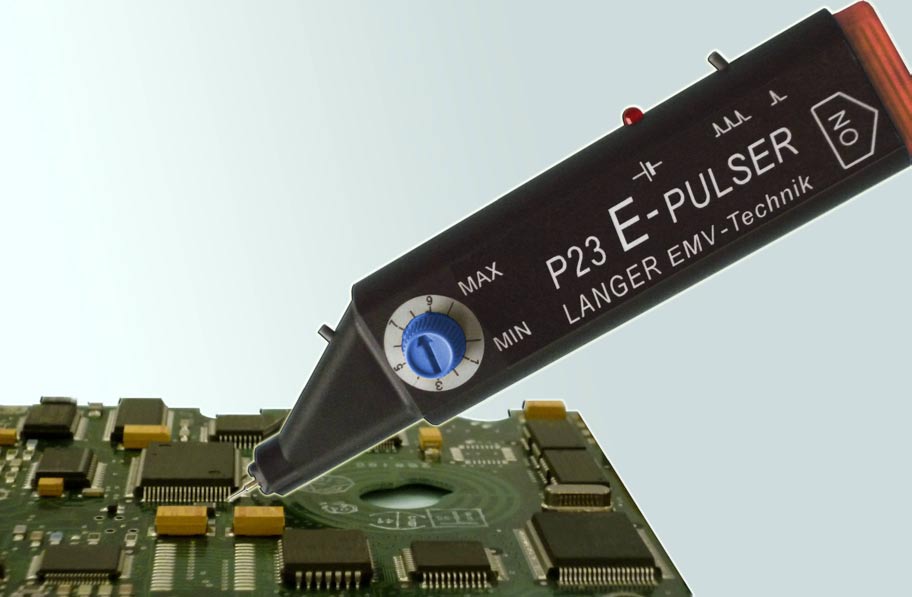

P23电场发生器产生的干扰脉冲电压是容性耦合到高阻抗IC输入端，例如：复位、时钟、或石英针、或进入PCB板电流信号线。可以重现被测设备已确定的故障，找到定位电路中敏感的结构和需要保护的信号。 E场发生器产生的最大电压为1.2kV，针尖在测试设备上怎样产生这么高的电压，基本上取决于直接接触的测试环境。单个电压脉冲上升沿为1.8ns，通过10pF内部电容耦合产生器的针尖。可以分别切换：极性、单个脉冲、5kHz脉冲串和脉冲电压。

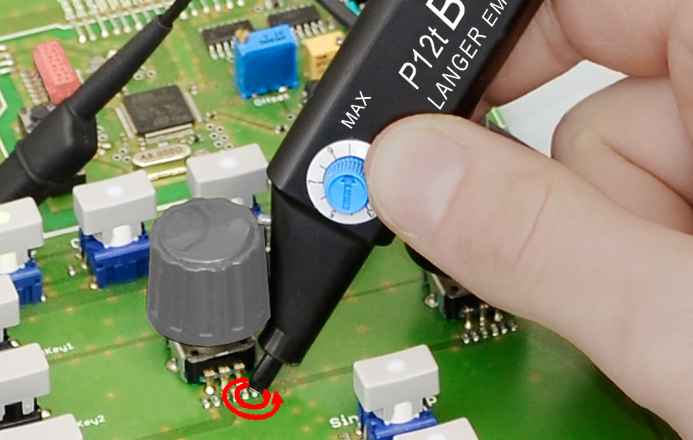

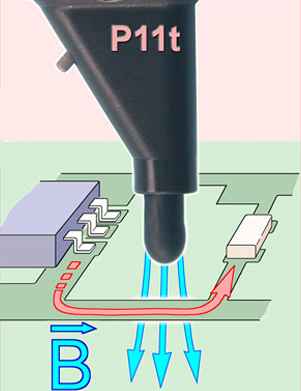

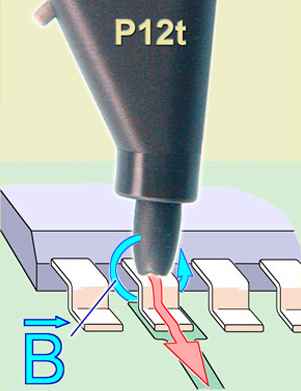

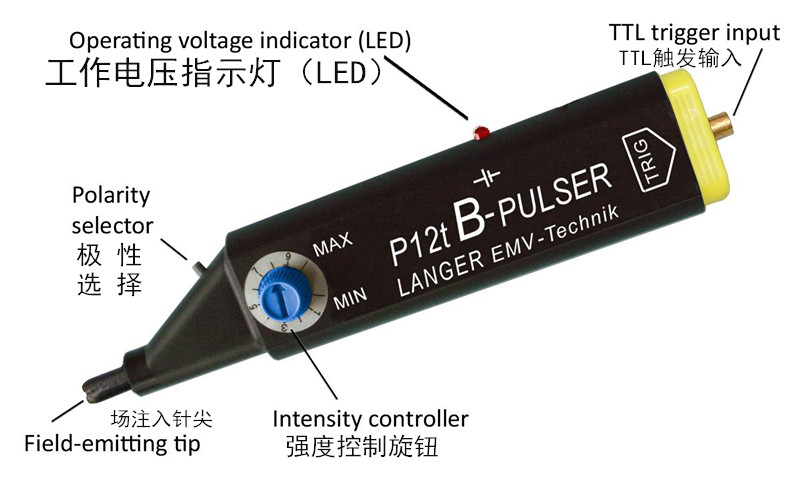

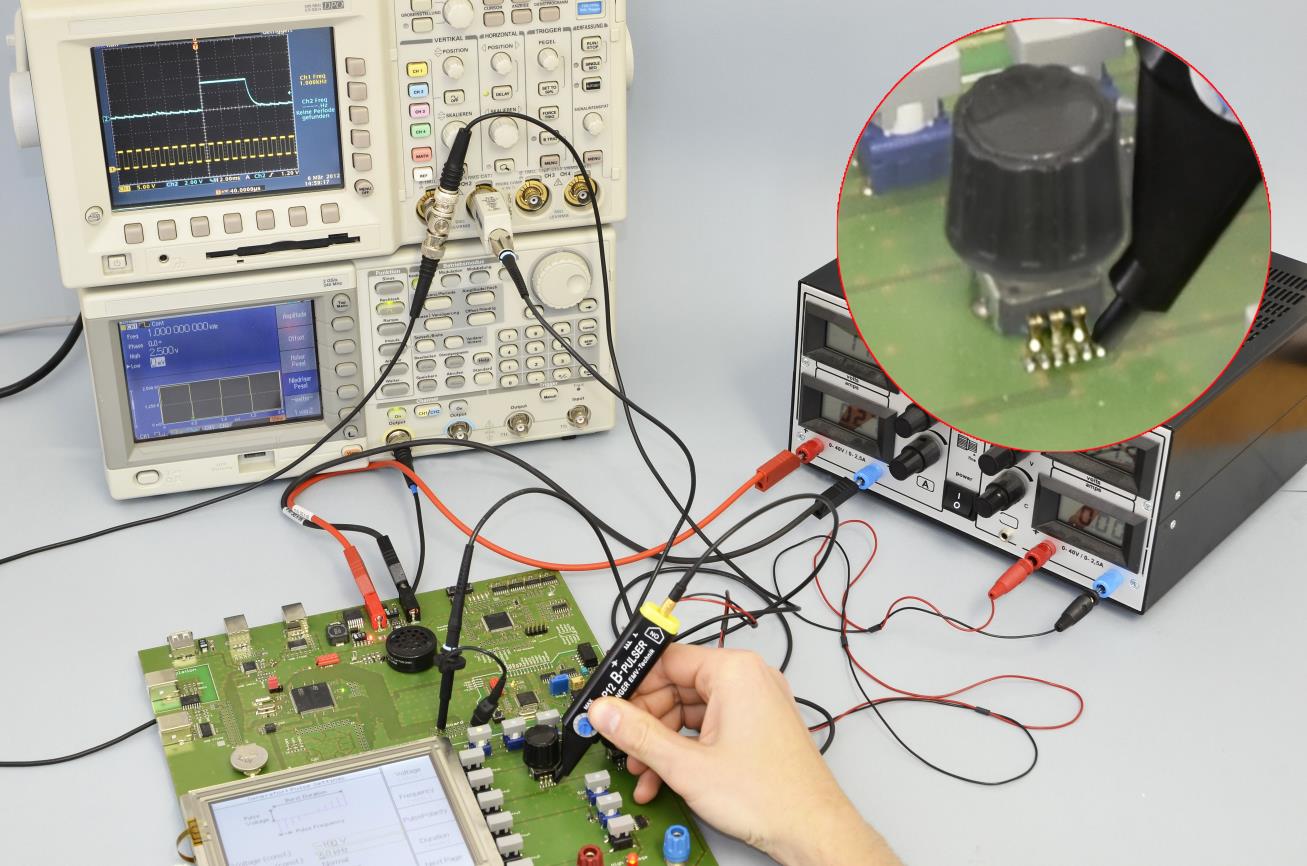

	P11t和P12t迷你脉冲磁场发生器可以在电子组件里同步定位注入干扰脉冲。除了施加干扰到选定的总线系统线路或插头触点外，还可用于单个集成电路引脚。 P11t和P12t采用TTL触发，干扰信号可与被测设备自身信号和/或外部控制逻辑信号同步，这样，被测组件的干扰抗扰能力能以不同的操作状态进行分析。 P11t迷你脉冲磁场发生器产生一个直径约3mm的干扰磁场 。通过被测组件自身信号或外部信号源的TTL触发同步，P11t在组件工作时能精确分析复杂电路的抗干扰能力，这样特别适合用于定位敏感的导线段、元器件和元件接点。 P12t迷你脉冲磁场发生器根据耦合钳原理产生磁干扰场 ，这样干扰电流能注入到分立器件、IC管脚、SMD器件和 细电路线 (排线)。通过被测组件自身信号或外部信号源的TTL触发同步，P12t在组件工作时能精确分析复杂电路的抗干扰能力。
