使用FPC1500频谱分析仪进行发射功率测试

  • 发布时间:2024-10-21 16:28:26

发射功率不仅是射频测试中不可或缺的重要指标,而且是评估无线通信系统性能的核心要素,对于电子工程师及通信领域的专家而言具有举足轻重的地位。测量发射功率可以帮助电子工程师确保通信质量,优化能源效率,帮助无线通信系统性能评估等多个作用。

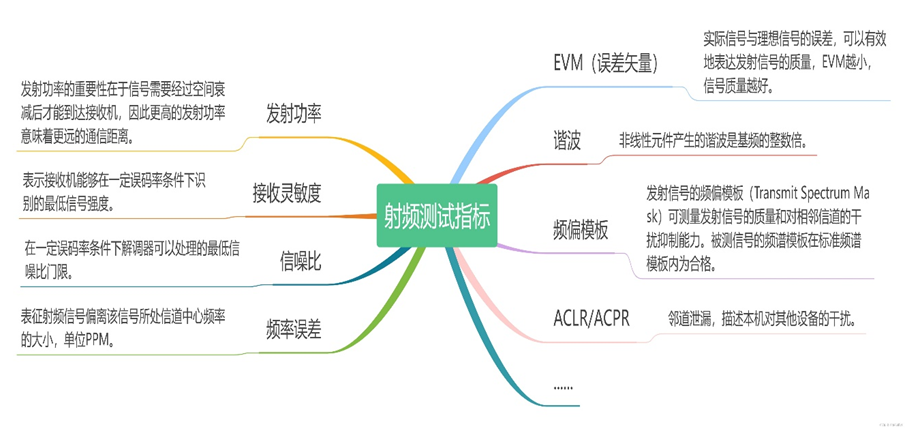

图1 射频测试指标

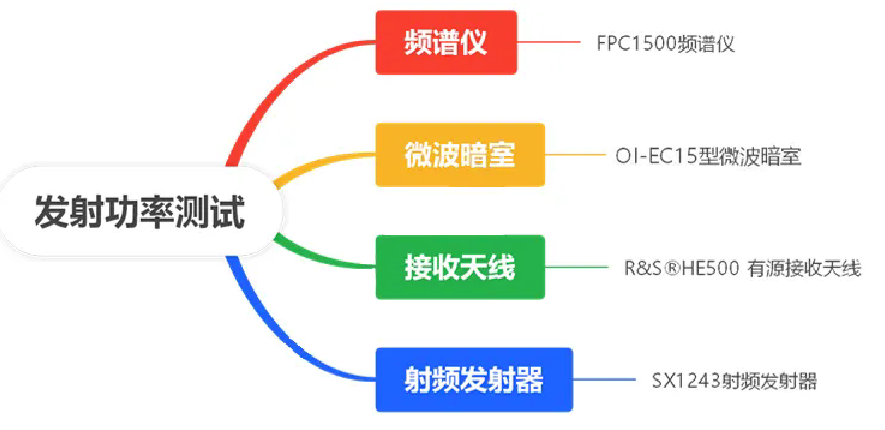

图2 发射功率测试

测试实验设备:

1.FPC1500频谱分析仪

2.R&S HE500有源接收天线

3.OI-BP系列屏蔽电缆

4.SX1243射频发射器

测试实验注意事项:

1.根据输出功率和频谱仪的最大输入功率,决定是否需要连接衰减器,防止损坏频谱仪的射频输入电路。

2.根据输出频率和带宽,设置频谱仪的中心频率和扫描范围,确保覆盖整个信号频谱。

3.根据输出功率和衰减器的衰减量,设置频谱仪的参考电平,确保信号峰值清晰可见且不超出显示范围。

4.根据信号类型和特性,设置分辨率带宽、视频带宽、探测器模式和平均次数等参数,以提高测量精度和稳定性。

5.在显示屏上观察信号频谱图形,如果是单频信号,使用标记功能读取峰值功率;如果是多频或调制信号,使用测量功能读取平均功率或功率谱密度。

连接测试实验设备:

把接收天线通过射频线和频谱仪连起来,通过传导的方式测试,这样能更准确地测量发射功率,让射频发射器发射一个910MHz信号。

测试实验参数设置与测试实验步骤:

1. 按Span键,将扫描频率设为15kHz。

2. 按Frequency键,将测试频率设为910MHz。

3. 按Amplitude键,将参考功率设为10dBm。如果设置得太低,可能导致测量不准确。

4. 如果有信号,你会在射频波形上看到一条波峰线。这时按下Trace键和Max Hold。

5. 等波形形成一条波峰线。

6. 按Peak Search键,捕捉信号的最大值。
